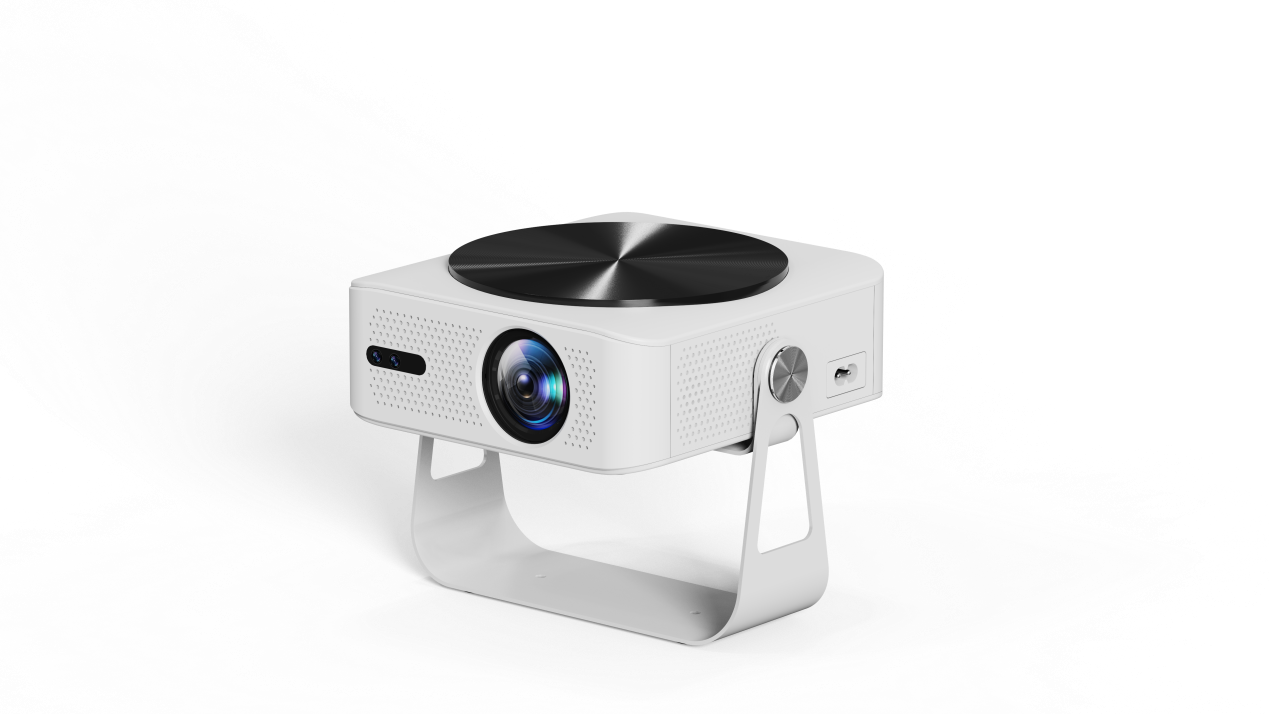

Item Model/（型号） | A50 |
Operating System(操作系统) | Android 11.0 |
光学参数（Optical Parameters） | |
Display Technology（成像技术） | 3.5" LCD Screen |
Brightness/ANSI（ 亮度） | 7200Lumen/360Ansi |
Native Resolution(Pixels)（分辨率） | 1920*1080P |
Max Supported Resolution（最大支持解码） | 4K |
Light Uniformity（色域） | 90% |
Contrast Ratio（对比度） | 2500:1 |
投影参数（Projection Parameters） | |
Throw ratio（投射比） | 1.1:1 |
Projection Distance Range（投影距离） | 1.22-4.9M |
Projection Size Range（投影尺寸） | 50-200 inches |
Recommended Screen Size（最佳投影尺寸） | 60-100 inches |
Aspect Ratio（显示比例） | 4:3/16:9 |
Keystone Correction（梯形较正） | Electron Trapezium ±30Vertical/Horizontal （电子梯形校正±30°+Omnidirectional trapezoid（自动梯形） |
Projection Methods（投影方式） | Front/Rear/Front Ceiling/Rear Ceiling (正投/背投/正面吊投/背面吊投） |
Lens Correction（镜头调焦） | 可选Electric Focus(电动调焦) Auto Focusing(自动调焦) |
Speaker（喇叭） | 4 Ω3W*1 |
Noises（噪音） | ≤45dB |
Projection Scale（投影比例） |
|
系统参数（System Parameters） | |
CPU（芯片） | H713 |
RAM/ROM (缓存/内存） | 1G+8G |
Bluetooth（蓝牙） | BT 5.0 |
WiFi | 2.4G+5G双频WIFI，双发双收 |
Remote Control(遥控器) | IR(红外) |
WI-FI DISPLAY（无线同屏） | Miracast/(Android)安卓无线同屏 |
Airplay/IOS/苹果无线同屏 | |
2.4G+5G双频WIFI | |
接口参数(Interface Parameters） | |
USB/Max ROM （USB/最大内存） | Support USB/Max Support 128G |

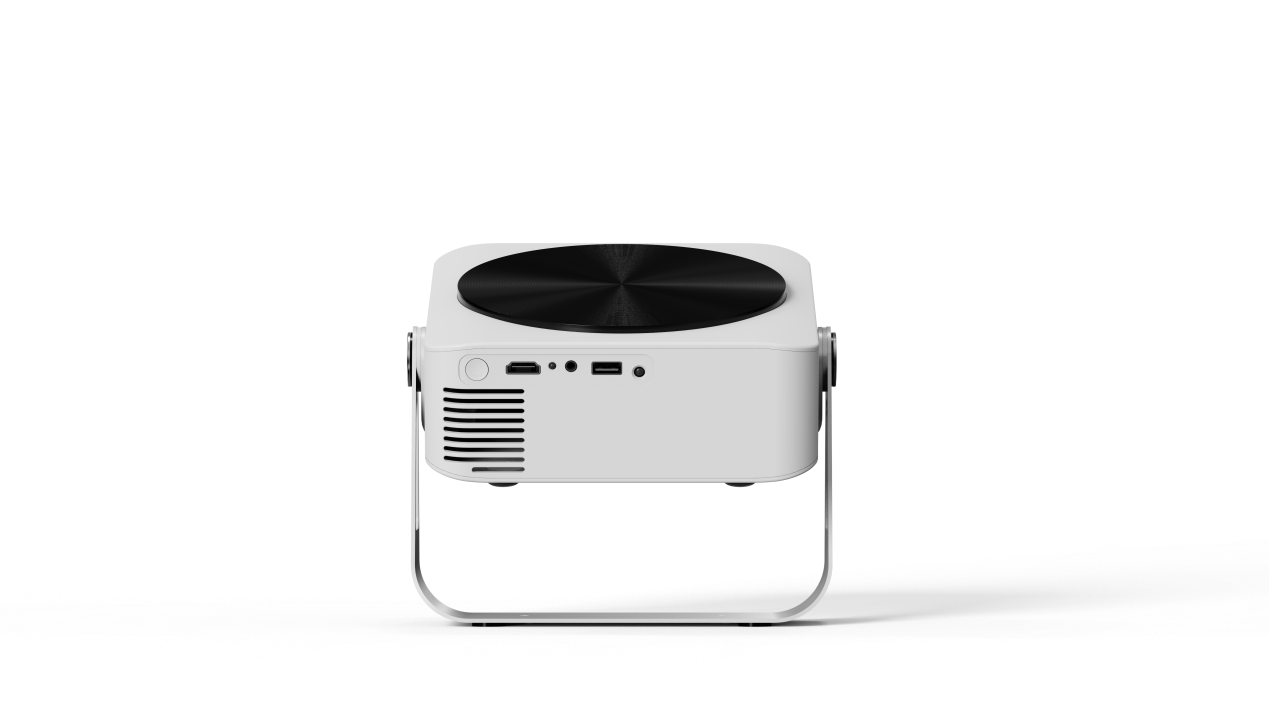

Input（输入） | USB/HDMI |
Output（输出） | 3.5mm Audio Earphone（3.5mm音频耳机） |
电气规格（Power Parameters） | |
Input Voltage(输入电压） | AC 100-240 50/60Hz |
Operating Power Consumption(运行功耗） | 73W±5W |
Plug Type(电源规格） | US/EU/AU Plug |
包装规格（Packing Pecification） | |
Product Size/ Weight（产品尺寸/重量） | 183.5*176*74.4MM/0.99kg |
Package Size /Weight（产品包装尺寸/重量） | 210*102*207mm/1.135kg |
CTN Size （整箱尺寸） | 450*330*430MM |
Units per Carton （一箱数量） | 12PCS |
CTN Weight VW/GW （材积重/毛重） | 12.78kg/14.62kg |
Packing Including（包装清单) | 1X User Manual 说明书 1x Remote Control 遥控器 1X Power Cable 电源线 |
Product Color（产品颜色） | White（白色） |
